TPS-Technitube Röhrenwerke Gmbh是家私营企业,以未来为导向,拥有最现代化的世界知名的生产厂。 生产油气管材, 不锈钢和镍合金的无缝钢管,表面延伸钢管,即“TECHNIFIN” - 钢管和柱头管及特殊管材和附件。TPS 的生产厂,工业用地占地面积 60450 平方米,位于欧洲正中的德国多恩市。作为一个可靠而有能力的高质量管材及附件的厂家而享誉世界。
TPS 的油气田管材和附件厂的二大特征是高质量和优异的服务。其产品遍布全世界,用于油和气的开发和生产。销售业绩包含世界范围内的多数主要油和气公司。

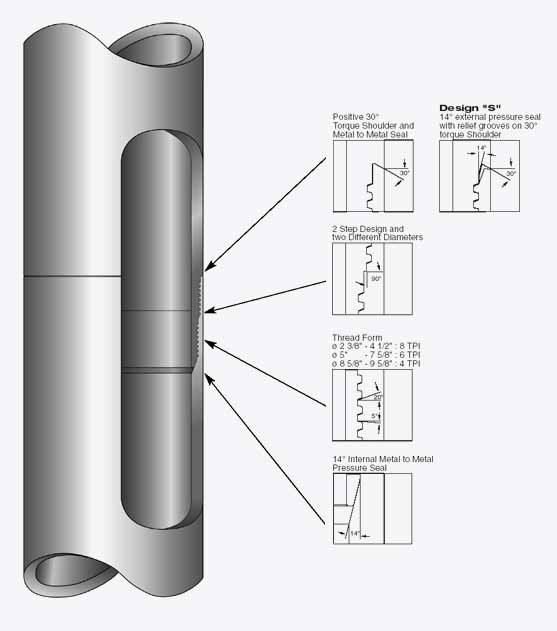

TPS MULTISEAL TS8/TS 8 TR
第5页
TS 8是一种经过多年验证的设计完整、保险系数很高的整体接头。这种连接接头在灵活使用和可靠性方面能够满足最高的要求。
特性描述
这种连接接头的金属紧密配合接触面角度分为内侧14°初级密封面和外侧30°的压溃密封和扭矩台肩。内侧14°的初级密封面是经过加强处理的金属密封面;这样特别能够作到在抗超强内压时保持最佳的性能。30°的密封台肩不仅能够抗内部爆破压,同时还可以抗外部压溃压力(在环行空间内),从而保持最佳密封整体性。
设有90°的扭矩台肩用来抵消在30°的密封台肩拧结连接时因超出最大扭矩而增加的力,同是也可以防止密封系统的超负荷的状态。
配有8 TPI 的2个台肩的圆形丝扣
通过改进优化偏梯扣的螺纹齿型和圆型丝扣的螺纹曲线, 能够做到在拧结时因发生丝扣粘扣丝扣不出现磨损,同时丝扣在咬入时不产生管体倾斜。
连接接头容易组装:借助两个不同外径且平行的丝扣可以使连接接头的公端水平、均匀地拧入母端(公端、母端行程各占1/2)。
钻杆对焊接头公端与接箍的另一端连接,拧入长度占总接箍长度的1/2(不是工作端的接头)。
接头的连接效率是所有连接的100%以上。
通过加大丝扣公差范围,有利于手工拧结上扣,与此同时手工上扣达到最佳扭矩。
MULTISEAL TS 8 TR这种接头特别适合内涂层进入到钻杆对焊接头区域,而不损失金属对金属密封的效果。同时聚四氟乙烯密封环防止腐蚀性介质进入密封区和丝扣区域。
第32页 短节/变扣短节

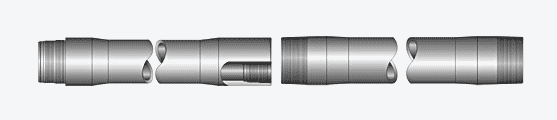

短节
![](../upload/editorfiles/2010.1.17_20.57.2_8186.gif) 油井管产品生产部门备有大量API标准的、外加厚和不加厚的短节库存,另外有OPTIFLOW高效率的泥浆循环接头以及高保险的TPS MULITISEAL和TPS-TECHNISEAL接头库存.短节的标准生产长度为3、4、5、6、8、10、12和20英尺;短节材质为所有通用的材质。这些尺寸的中间长度以及组装后不同丝扣的接头按订单供货。
订货举例: 5件 短节
27/8英寸´6.5磅/英尺 8英尺长
钢级为L80 MULTISEAL-TS 8 公端´母端
提供标准的公端´母端的短节,其它形式双方协商。

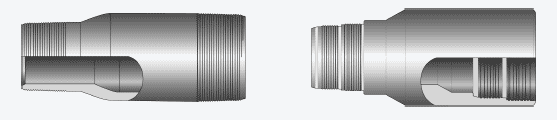

变扣短节
![](../upload/editorfiles/2010.1.17_20.57.29_7094.gif) 为了连接不同外径、不同丝扣连接方式的油管,我们可提供相应的变扣短节,标准长度为1英尺或者2英尺(有现货),可提供所有通用材质的及丝扣组装,特殊长度和丝扣组装按订单供货。
订货举例:
3件变扣短节 钢级为 C95
3 1/2英寸´10.3磅/英尺 MULTISEAL TS 8 公端
4 1/2英寸´15.5磅/英尺 MULTISEAL TS 6 母端
我们可提供 API 标准丝扣的变扣短节,短节两端可为公端´公端,TPS-MULTISEAL 变扣短节公端´母端,TPS-Techniseal 变扣短节公端´公端。
第33页

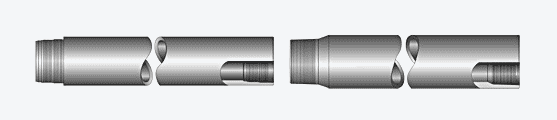

喷砂接头/泥浆循环接头
喷砂接头/泥浆循环接头的管体内径和接头外径都是标准的,长度为10英尺和20英尺。公端和母端都是加工成标准的丝扣。带API接头的喷砂接头/泥浆循环接头供货按公端x公端. 带TPS-MULTISEAL 接头的供货按公端x母端。外径、内径、长度,丝扣扣型等按订单供货。
订货举例: 2件 泥浆循环接头/喷砂接头
3 1/2英寸´9.3 磅/英尺 10英尺长
N 80 外加厚 丝扣 公端´母端
114.3mm外径´76.0mm内径.
通径尺寸 : 72.82mm
当然,所有短节、变扣短节、喷砂接头及泥浆循环接头与其对应的油井井下作业钢管的型号和要求是配套的。通过与我们的合约伙伴的合作,我们可以提供完整的井下作业所需的设备,同时与之相配套的再加工产品也属于我们的服务范围
第34页
油套管其它接头

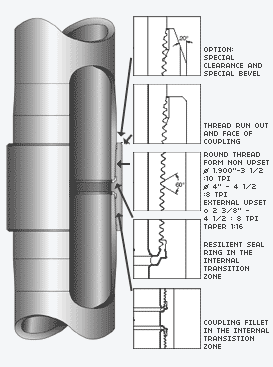

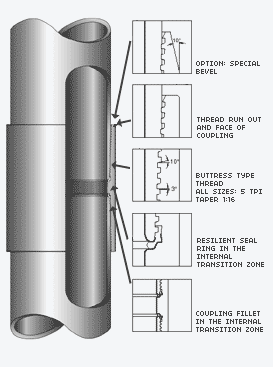

–Optiflow®
![](../upload/editorfiles/2010.1.17_20.58.51_3349.gif) ![](../upload/editorfiles/2010.1.17_20.59.4_1534.gif) 高质量的油套管接头
· 与API丝扣配套使用的质量可靠的接头,专门开发用于内涂层钢管。
· 通过使用聚四氟乙烯密封环和中间减少湍流的换向片,使得这一接头也可以用于其它工况。

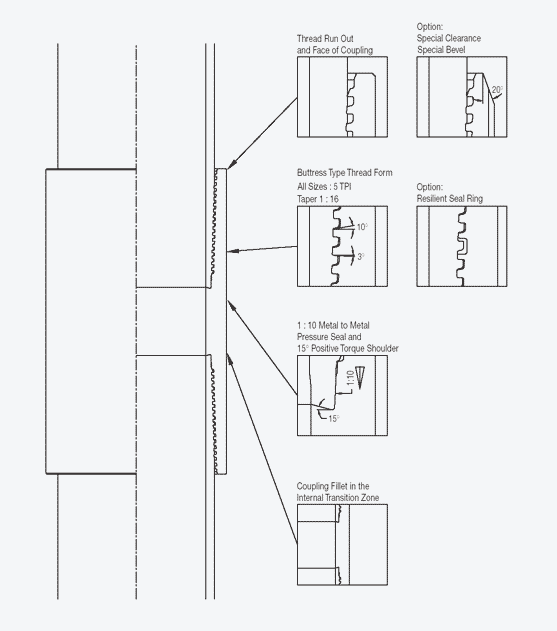

-Techniseal ![](../upload/editorfiles/2010.1.17_21.0.1_1767.gif)
管端不加厚的高效气密封套管接头
· 是一种间断渗碳处理的、能承载高负荷的,没经过撞击的,气密封的套管接箍。
· 适用于不同环境和井况
比如:在高压情况下
在高温情况下
· 能耐高压力的圆锥型密封面,该面带有能够减少压力的台肩角。
· 100%的连接强度能够承载拉-压力负荷,弯曲以及内压力和外压力。
·光滑的内径表面可以减少腐蚀和侵蚀,同时减少流动阻力。
· 能够多次和快速的拧结。
|
