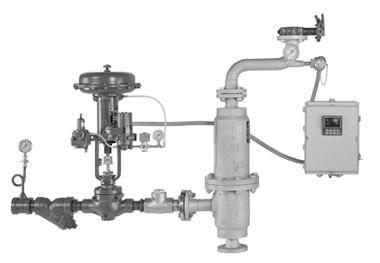

恒流蒸汽喷射液体加热系统
比文杜里管和固体静态搅拌器设计更优越
工艺加热解决方案
适用于:
-
反应堆压力容器
-
在线清洗
-
卫生
-
离心或过滤器回洗
-
双层锅
-
回火的水
-
蒸馏器
-
挤压机
-
巴氏灭菌器
-
罐填充
-
浆体
-
绿色液体加热
-
洗毛毡
-
锅炉进水
-
冷凝物混合
优点
-
消除有害的震动和蒸汽锤
-
-
相比任何其它蒸汽喷射加热器,具有广泛的操作范围
-
-
运行流畅、安静,dBA 限制在可接受限制内
-
-
温度控制精确
-
-
在接触点处,完全把蒸汽吸收到液体中- 不用依靠下游管线的高速混合
-
-
低液体压力降
-
-
100% 热量转换 - 与间接热交换器相比,节约燃料成本达 30%
-
-
特点
-
10 个尺寸 - 蒸汽容量级为700- 50,000 磅/小时
-
-
按用户要求,材质可以是316不锈钢,碳钢,铸钢或特殊合金
-
-
可提供全套仪表
-
-
在蒸汽喷射加热系统有55年的设计,安装和服务经验
规格 - 10 个标准尺寸
型号 |
6X7-3 |
6X10-3 |
6X25-3 |
6X50-3 |
6X75-3 |
6X100-3 |
6X150-3 |
6X200-3 |
6X350-3 |
6X500-3 |
|
lb/小时 |
700 |
1,250 |
2,500 |
5,000 |
7,500 |
10,000 |
15,000 |
20,000 |
35,000 |
50,000 |
蒸汽容量 |
kg/小时 |
320 |
565 |
1,130 |
2,260 |
3,390 |
4,520 |
6,780 |
9,040 |
15,820 |
22,600 |
液体管尺寸范围(英寸)-见以下的选择表 |
螺纹接口的 |
1/2-1 1/2 |
1-2 |
1 1/4-2 1/4 |
1 1/2-3 |
2-4 |
2 1/2-4 |
3 |
- |
- |
- |
法兰连接的 |
3/4-2 |
1-3 |
1 1/2-4 |
2-4 |
2-6 |
1 1/2-6 |
3-8 |
4-10 |
4-10 |
6-12 |
大约尺寸(mm) |
A |
1118 |
1219 |
1372 |
1524 |
1676 |
1880 |
2032 |
2794 |
3048 |
3302 |
B |
813 |
965 |
1118 |
1270 |
1651 |
1727 |
2083 |
2388 |
2667 |
3099 |
重量(kgs) |
125 |
136 |
159 |
200 |
272 |
374 |
431 |
816 |
1088 |
1361 |
液体管选择表-基于GPM液体流速选择最佳管口径 |
管尺寸 |
1 |
1 1/4 |
1 1/2 |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
最大GPM |
15 |
30 |
45 |
90 |
140 |
230 |
500 |
1000 |
1800 |
3000 |
尺寸是近似的。加热器材质可以是316 不锈钢,碳钢,铸钢或特殊合金

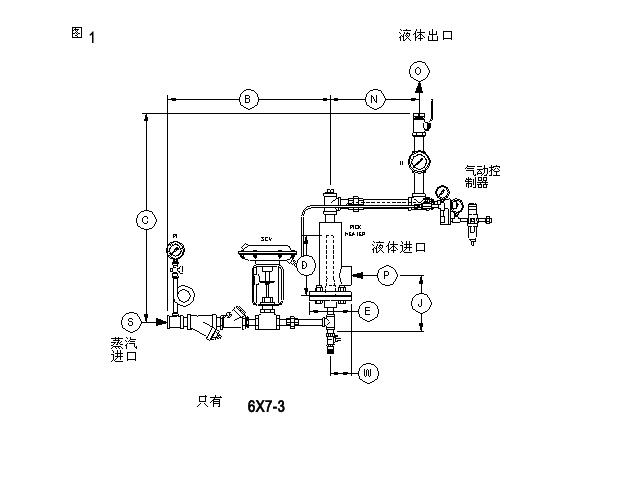

只有6X7-3

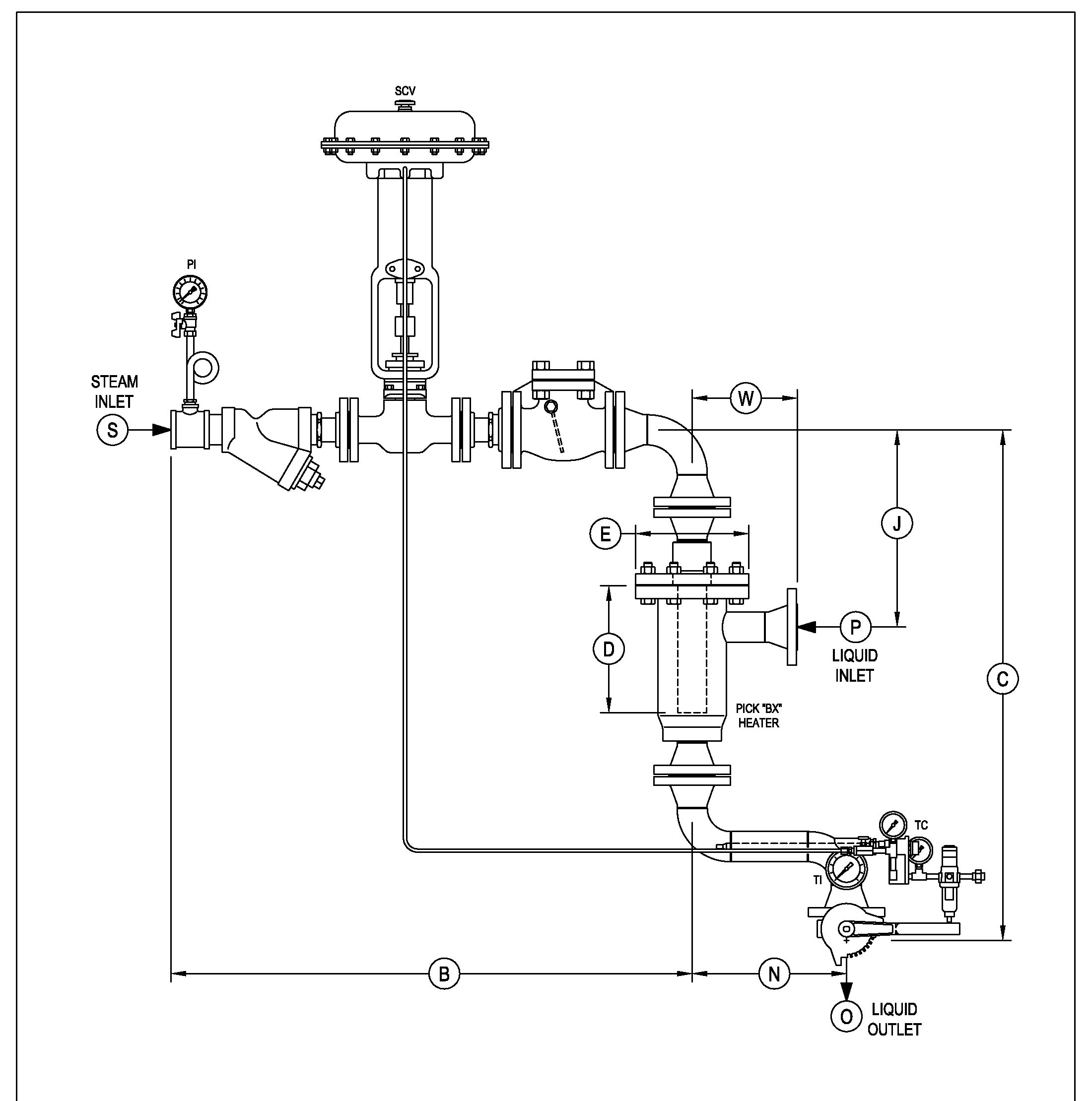

6X10 至 6X500-3
给恒流加热器选择尺寸
蒸汽需要量 (磅/小时)= 0.43 x 流量(GPM) x r 温度 (ºF)
尺寸是近似的。加热器材质可以是316 不锈钢,碳钢,铸钢或特殊合金
给恒流加热器选择尺寸
蒸汽需要量 (磅/小时)= 0.43 x 流量(GPM) x升温 (ºF)
或
蒸汽需要量(公斤/小时) = 0.092 x 流量(LPM) x升温 (ºC)
例如: 200 GPM x 50ºF 升温 x 0.43 = 蒸汽的4,300 磅/小时 . 你需要一台6X50-3,这种的最大额定蒸汽容量是5000磅/小时。螺纹连接时,最大液体流量是230GPM (焊接法兰连接时是 500GPM)
-需要恒流的热水或液体时使用-
-可处理最大5500GPM 的液体流量-
-可处理700-50000磅/小时的蒸汽流量-
-适宜加热正常沸点以上的液体-
应用举例: 国内一个食用油加工厂,我们供货为:

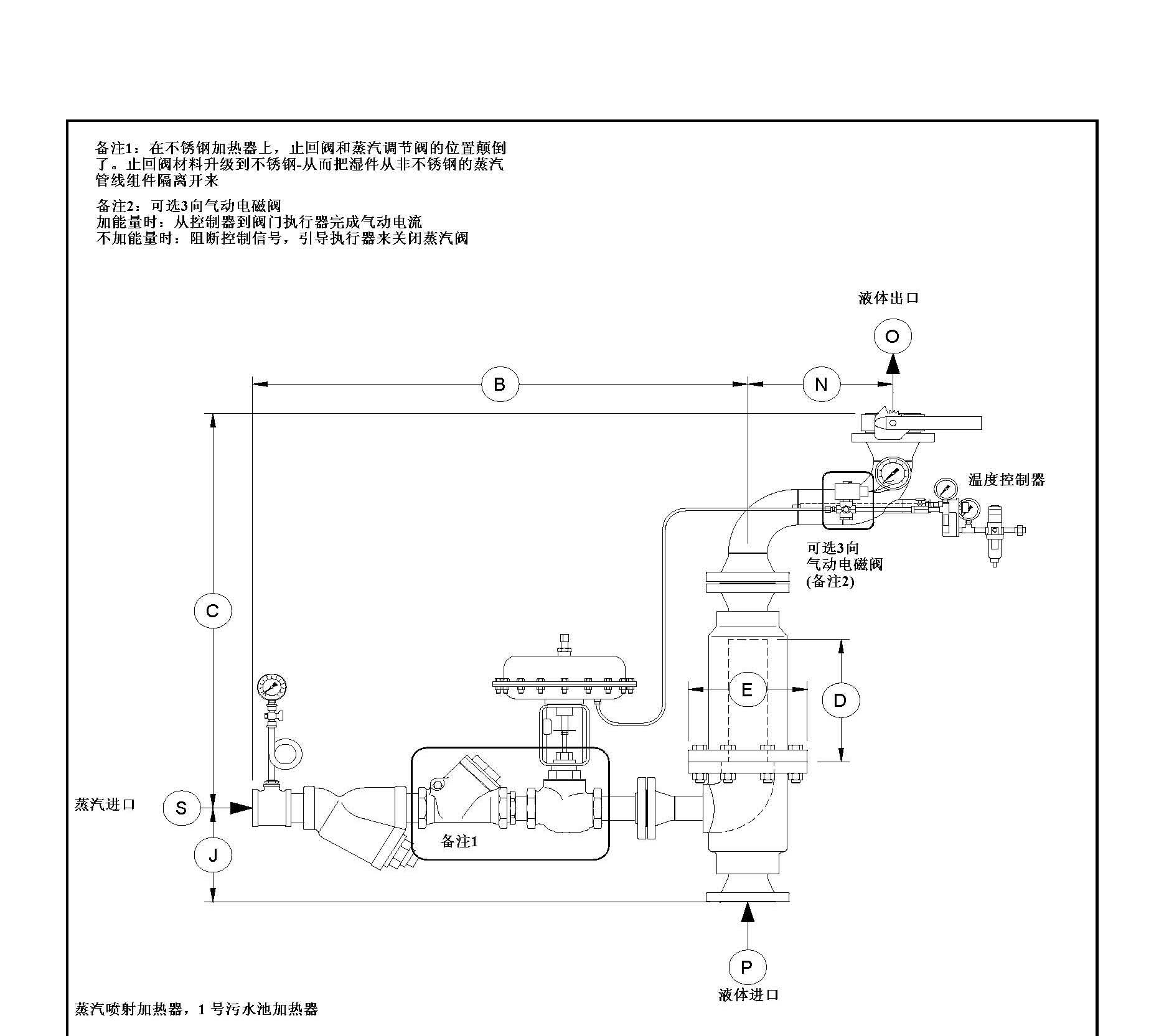

例2: 国内一个污水池内部的加热系统,我们提供的方案为:
把您的工况提供给我们,我们会为您做相应报价!
|
